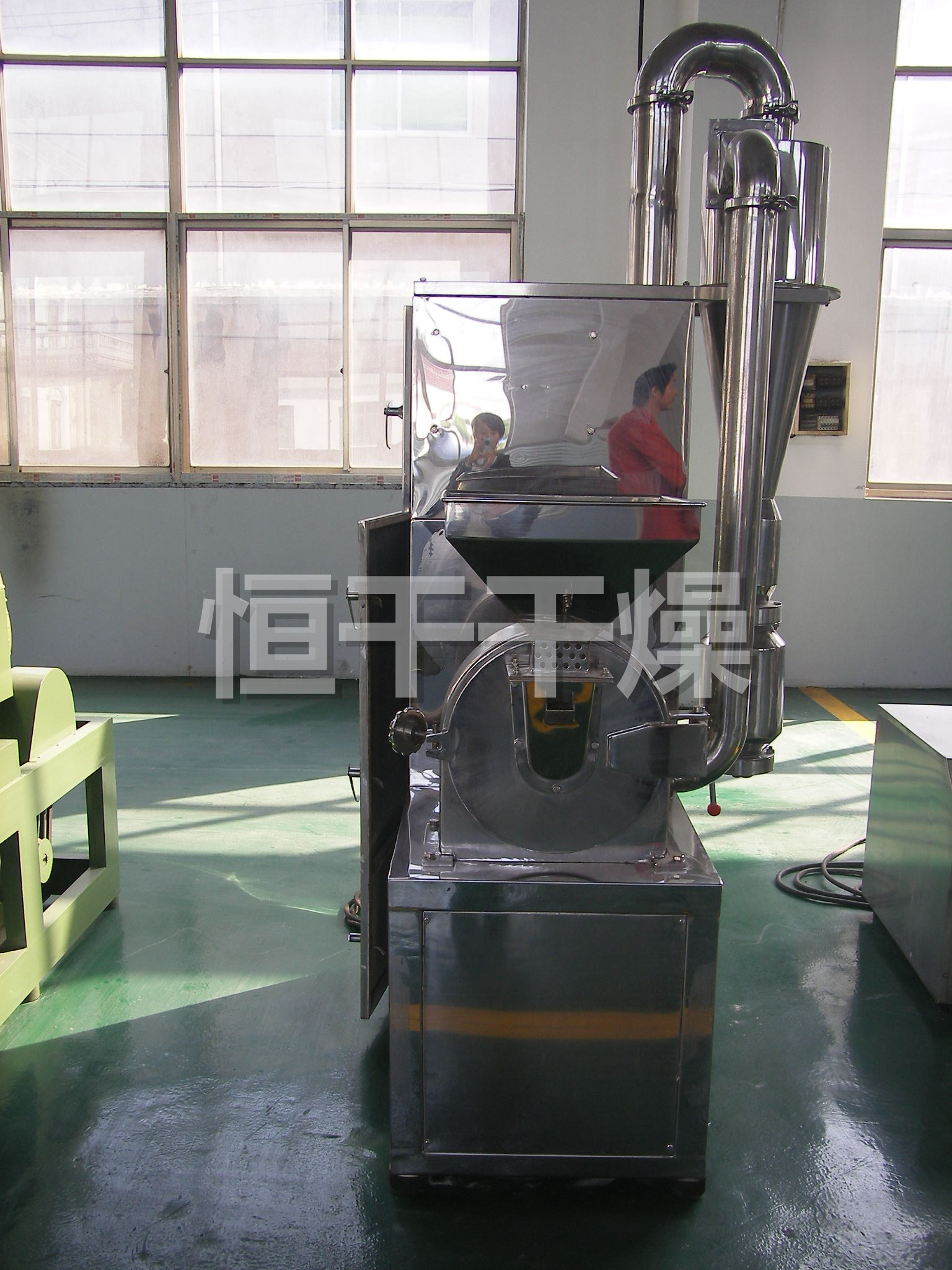

WFS中草药粉碎机

一、概况：
      WFS系列粉碎机组纯属新设计的新产品，该机集微粉碎机、高效粉碎机、万能粉碎机之优点而组合起来的新颖的中草药粉碎机、内部结构紧凑，拆装方便，低装方便，低能耗、高效率，外形美观大方是中草药粉碎的理想新产品。

二、结构及工作原理：

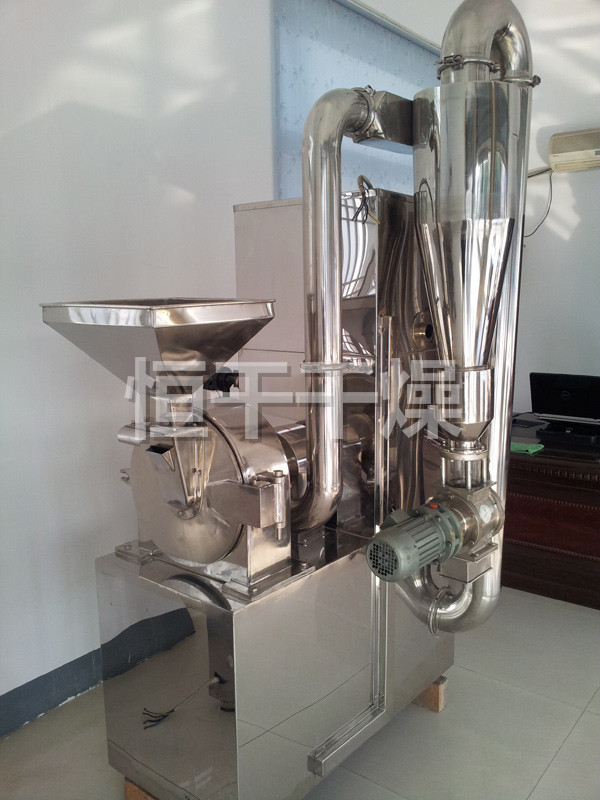

1、WFS系列粉碎机主要结构：由加料部份粉碎系统、分选系统、采料除尘及引风系统组，驱动装置主机有粉碎箱、加料斗、动刀、齿圈分级筛选组成，采料由管道、旋风分离器、关料桶或关风机组成，除尘有布袋、吸风机等。

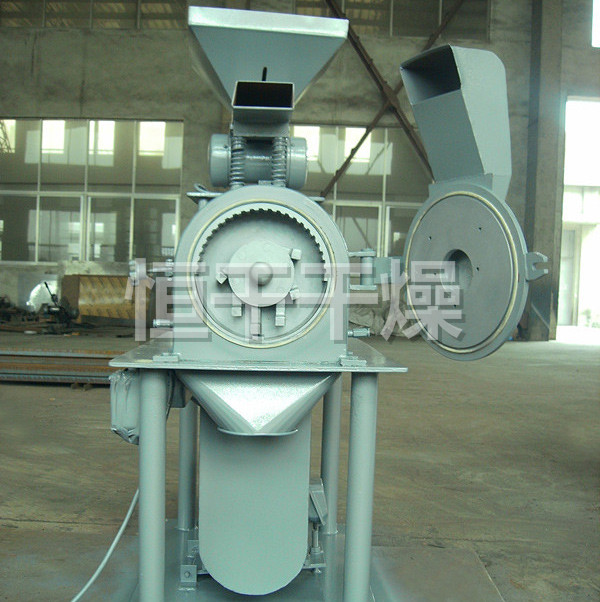

2、工作原理：粉碎室内部是有多齿式片刀、外圈有逆齿形齿圈与动力相对应，当物料通过加料斗、下料口进入粉碎室后，由动力在驱动源作用下高速运转，物料在定刀中进行剪切与撞击而达到长纤维粉碎目的。在粉碎室内的后部是筛选部份，粉碎室物料在粉碎过程中由于引风机作用下，粉碎后的物料向筛选移动进行筛选，细料可随气流通过筛网，粗料被分级括驱回粉碎室重新粉碎。

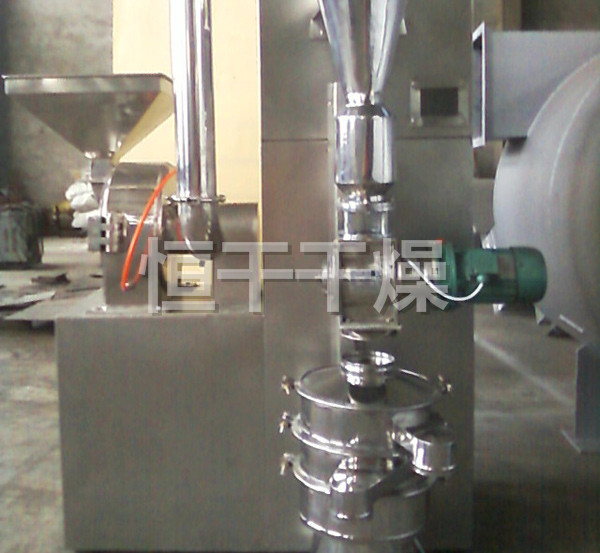

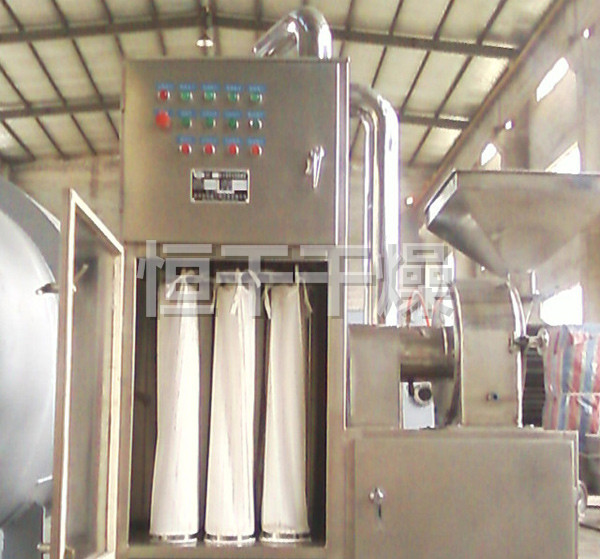

       筛后的物料通过管道进入旋风分离后进行采集，余尘进入布袋过滤进行第二次采集。

三、技术参数 :

型号	粉碎电机(kw)	出料细度(mesh)	生产能力(kg/h)	主轴转速(r/min)	进料细度(mm)
WFS20	5.5	60-280	10-50	4000	＜12
WFS30	7.5	60-280	30-120	4500	＜12
WFS40	11	20-200	50-180	4000	＜15
